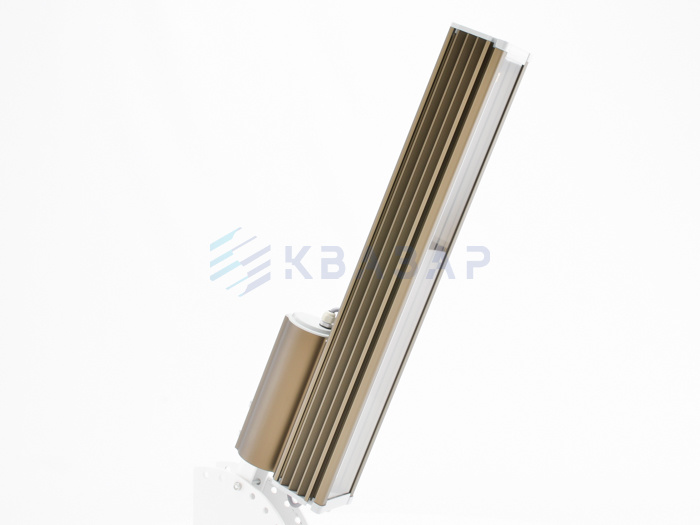

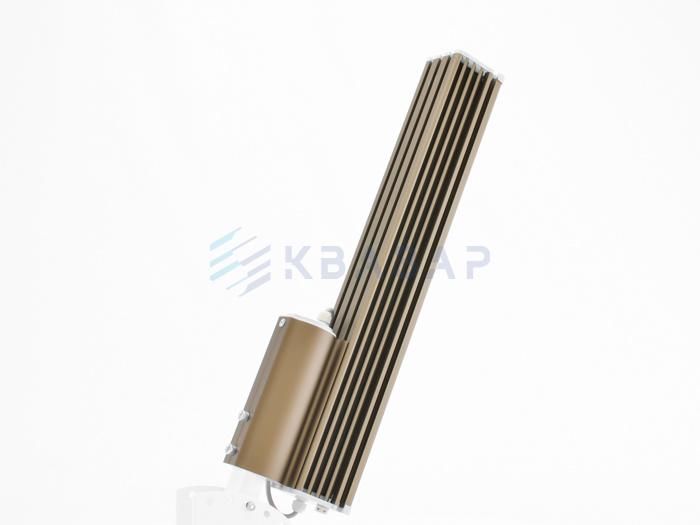

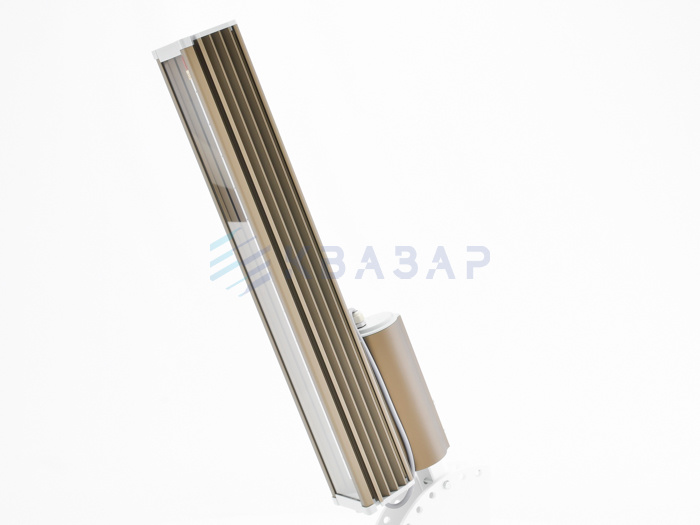

КВАЗАР-60-1А-К
| Длина, мм | 653 |
| Ширина, мм | 88 |
| Высота, мм | 171 |
| Вес, кг | 4.16 |
Мы применяем при производстве комплектующие следующих брендов:
| Технические характеристики | |
|---|---|
| Световой поток модуля, Лм | 8713 |
| Потребляемая мощность, Вт | 58.9 |
| Энергоэффективность, Лм/Вт | 148 |
| Напряжение питания AC, В | 176-264 |
| Степень защиты (IP) | IP 65 IP 67 |
Диапазон рабочих температур, C° | от -50°C до +50°C |
| Климатическое исполнение | УХЛ1 |
| Цветовая температура, К | 3000 K 4000 К 5000 К |
| Тип кривой силы света |
Концентрированная 15° Концентрированная 25° Глубокая 60° Глубокая 80° Косинусная 120° Широкая 140° |
| Угол распределения светового потока | 120° |
| Индекс цветопередачи (CRI) | 80 |
| Коэффициент мощности (cos φ) | 0.97 |
| Класс защиты от поражения током | 1 |
| Класс пожароопасности | П-III |
| Способ монтажа | Консоль |
| Количество светодиодов | 26 |
| Рассеиватель | Прозрачный поликарбонат Поликарбонат матовый Стекло прозрачное закаленное |
| Гарантия, мес. | 36 60 |
| Артикул | ОП-00002736 |

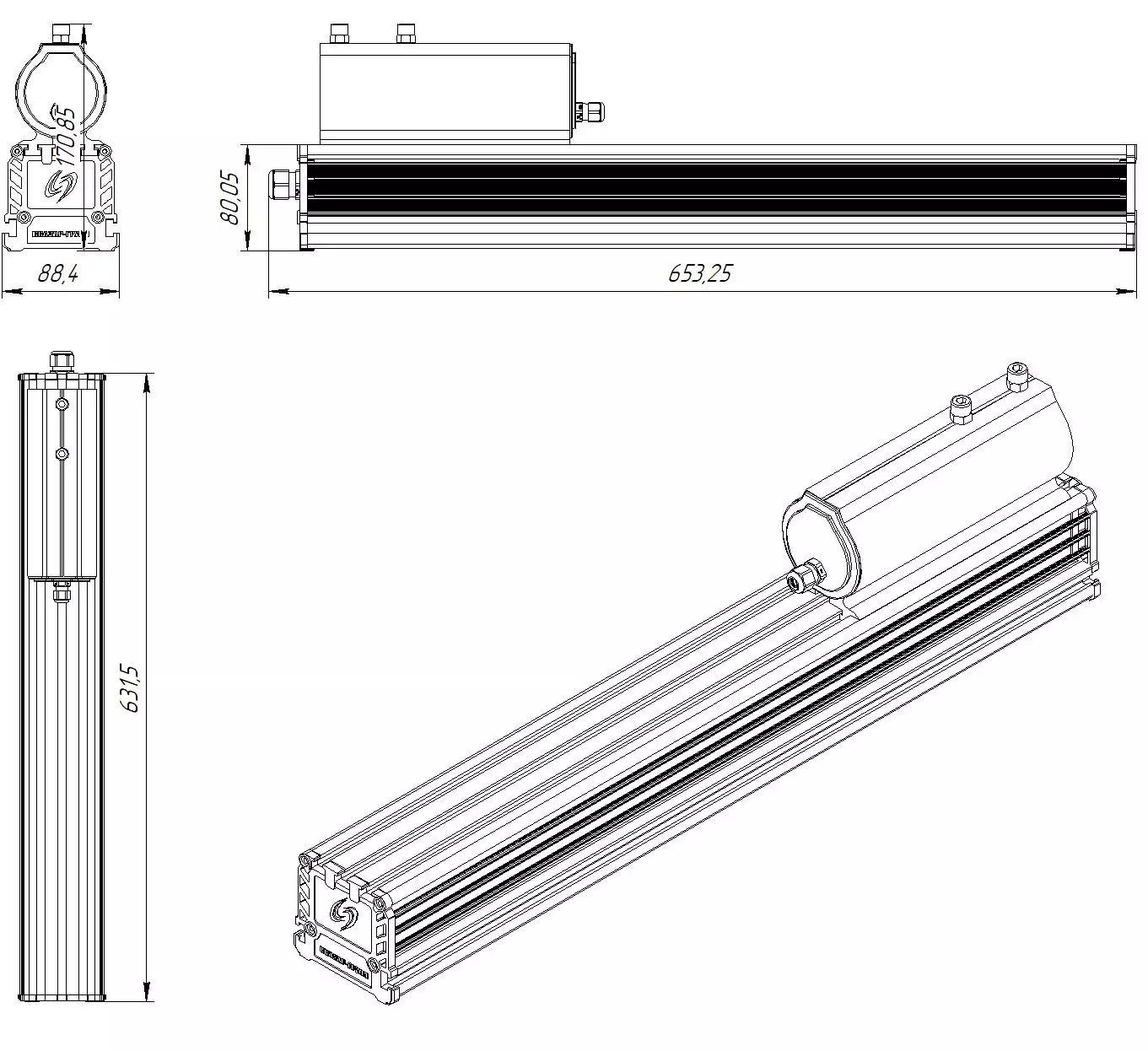

Чертёж
КСС
ОБЛАСТЬ ПРИМЕНЕНИЯ
Светодиодный светильник КВАЗАР-60-1А-К предназначен для освещения дорог и улиц, придомовых территорий, складов, портов и вокзалов, АЗС, парков и скверов, спортивных объектов, объектов ЖКХ, для дома и дачи.
МОНТАЖ
Установка светильника осуществляется на стандартные опоры освещения ОГ, ОГК, ОГС, ОГКС, ОКС, ОКК либо на кронштейны одно-, двух-, трех- и четырехрожковые (К1, К2, К3, К4) диаметром не более 55 мм. Возможно изготовление крепления индивидуально под конкретный заказ.
КОНСТРУКЦИЯ КОРПУСА
Алюминиевый корпус изготовлен методом экструзии, из алюминиевого сплава АД31, имеет анодный слой 15 мк. Благодаря ребрам профиля корпус светильника позволяет эффективно отводить тепло, обеспечивая оптимальный температурный режим. В корпус установлены светодиодные модули и источник питания. Оптическая часть защищена противоударным поликарбонатом, оргстеклом или закаленным стеклом. В светильнике имеется двойная "страхующая" герметизация и клапан выравнивания давления для исключения образования конденсата внутри корпуса изделия.
ДОПОЛНИТЕЛЬНЫЕ КОМПЛЕКТАЦИИ
Светильник может быть укомплектован:
• Кронштейном с регулировкой угла наклона
• Герметичным коннектором для быстрой коммутации
• Выносным источником питания
• БАПом (блоком аварийного питания)
• Источниками питания с управлением по протоколам DALI, PLC
• Опаловым рассеиватем
• Рассеивателем из закаленного стекла
РАСШИФРОВКА МАРКИРОВКИ:
КВАЗАР-X1-X2X3-X4-X5, где X1 - мощность светильника, X2 - количество модулей, X3 - расположение источника питания (А - внутреннее, Б - внешнее), X4 - вид крепления (С - скоба, Т - трос, ТР - трос регулируемый, К - консоль), X5 - КСС.
